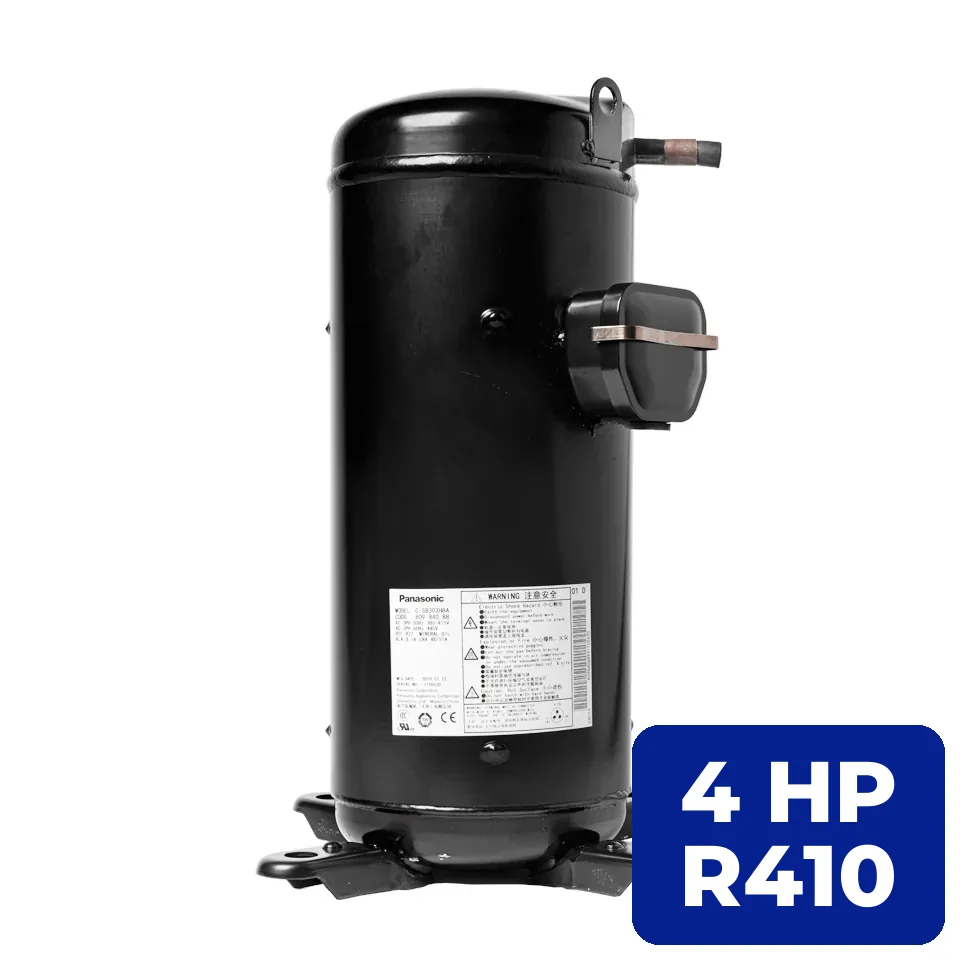

El compresor scroll comprime con dos espirales encastradas: una fija y otra que orbita. No tiene pistón ni válvula de aspiración, así que el gas se comprime de forma continua. Eso le da menos vibración, menos ruido y mejor rendimiento que un alternativo de la misma capacidad, y es el motivo por el que domina el aire acondicionado comercial. Esta presentación es la de 4 HP para R410A, modelo VC-SBP140H38A.
Dónde se usa el de 4 HP
Aire acondicionado comercial de locales y oficinas, unidades de techo chicas y cámaras de conservación. Es una capacidad de reposición frecuente porque cubre el rango donde se instala la mayoría de los equipos comerciales de porte medio.
Sentido de giro: el error que rompe un scroll
Un scroll trifásico solo comprime girando en un sentido. Con las fases invertidas arranca igual pero no bombea: sube el ruido, no se establece diferencia de presión y se daña en minutos. Al energizarlo se verifica el sentido de giro y, si está invertido, se permutan dos fases.
Tensión
La tensión de este modelo no viene declarada en el listado. La línea scroll de Panasonic se fabrica en 220 V monofásico y en 380 V trifásico, y no son intercambiables: hay que verificarla en la etiqueta del compresor antes de instalarlo.
Panasonic scroll
La línea scroll de Panasonic —heredera de Sanyo— cubre las series C-SB, C-SC y C-SP, de las más difundidas en aire comercial. Los códigos del nombre son las referencias con las que se pide el repuesto.
Refrigerante R410A
El R410A es el refrigerante de los equipos de aire actuales. Trabaja a presiones del orden de un 50 a 60 % más altas que el R22 y con aceite éster (POE), que es higroscópico: absorbe humedad muy rápido, así que el circuito se deshidrata bien y el compresor se destapa recién al conectarlo.
Cómo se elige el reemplazo
Tienen que coincidir el refrigerante, la capacidad, la tensión y el número de fases y el rango de trabajo. El código impreso en la etiqueta del compresor original es siempre el dato más seguro.
Especificaciones
| Denominación | compresor scroll VC-SBP140H38A · motocompresor scroll 4 HP · compresor Panasonic 4 HP R410A · scroll aire acondicionado R410A |
|---|---|
| Modelo | VC-SBP140H38A |
| Marca | Panasonic |
| Potencia | 4 HP |
| Refrigerante | R410A |
| Alimentación | Verificar en la etiqueta del compresor |
| Tipo | Compresor scroll hermético |
| Aplicación | Aire acondicionado comercial |
Preguntas frecuentes
¿Sirve para una cámara frigorífica?
Se usa tanto en aire acondicionado comercial como en cámaras de conservación, siempre que coincidan el refrigerante y el rango de trabajo.
¿Sirve para reemplazar uno de R22?
No. Son presiones y aceites distintos. Un equipo de R22 no se convierte a R410A cambiando el compresor: es otro circuito.
¿Qué pasa si lo conecto con las fases invertidas?
Gira al revés y no comprime. Hace ruido, no genera diferencia de presión y se daña en minutos. Se verifica el sentido de giro al energizarlo y se permutan dos fases si hace falta.
¿Qué más hay que revisar al cambiar un compresor?
El capacitor, el contactor y la protección tienen que corresponder al compresor nuevo. Conviene cambiar el filtro secador y hacer vacío en toda intervención del circuito.
